Designed in Germany
Hohe Sichtbarkeit
Leichtes Modell
Mengenrabatt möglich
Wetterfest
Rutschfest
Diese Kunststoff-Grabenbrücke ist als Fahrbrücke für den temporären Einsatz konzipiert. Die Einzelelemente ermöglichen das sichere Überfahren von Gräben, Kanälen und Öffnungen mit schweren Fahrzeugen im Baustellen- und Verkehrsbereich.

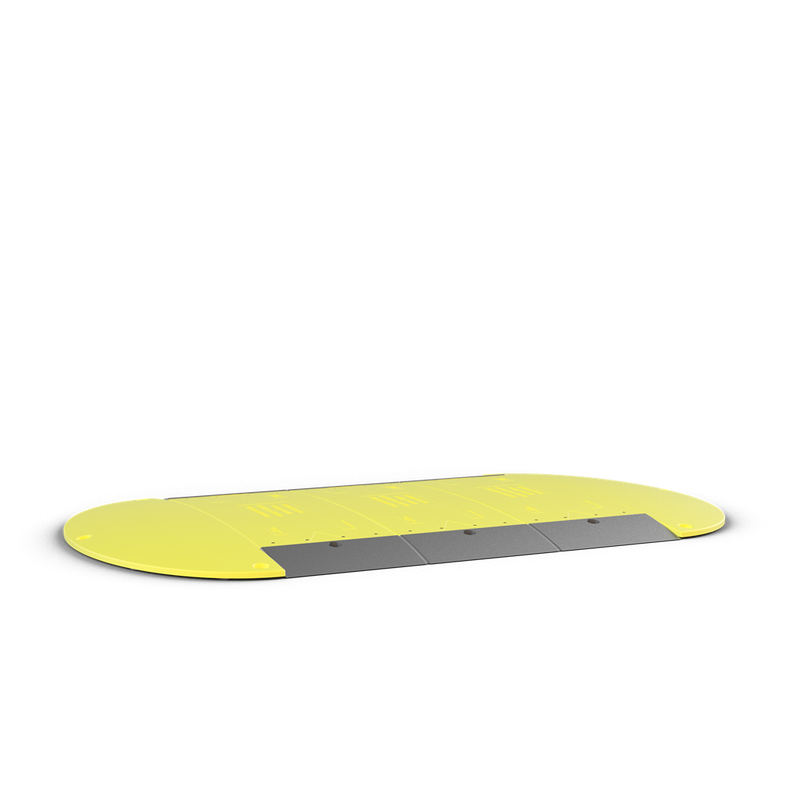

Die Grabenbrücke besteht aus einzelnen Kunststoff Elementen mit einer Länge von 1.500 mm und einer Breite von 500 mm. Je nach Anforderung können Mittelstücke und Endstücke kombiniert und über stabile Stahlklemmen miteinander verbunden werden. So lassen sich individuelle Überfahrlängen flexibel realisieren.
Die Konstruktion ist für eine Gesamtbelastung von bis zu 44 t ausgelegt. Die zulässige Einzelradlast beträgt bis zu 6 t bei einer Grabenbreite von 700 mm. Die rutschhemmende Oberfläche unterstützt eine kontrollierte Überfahrt.
Eine flexible Lösung für hohe Lasten bei wechselnden Einsatzorten.
Die Grabenbrücke ist für den Fahrzeugverkehr vorgesehen. Die zulässigen Lasten, Radlasten und Grabenbreiten sind einzuhalten. Der Untergrund muss tragfähig und eben sein, damit die Elemente sicher aufliegen.
| Artikelnr. | PRC-20260C |
|---|---|
| Länge (mm) | 1500 |
| Breite (mm) | 500 |
| Tragfähigkeit (kg) | bis 44.000 |
| Material | Kunststoff |
| Befestigungsart | Verbindung der Elemente über Stahlklemmen |
| Farbe | Gelb / Grau |
| Gewicht (kg) | Mittelstück: 42 | Endstück: 21,5 |
| Tragfähigkeit pro Reifen (kg) | 6.000 |
| Einsatzbereich | Baustellen- und Verkehrsbereiche, Tief- und Straßenbau, kommunale Infrastruktur, temporäre Fahrbahnführungen, Industrie- und Logistikflächen, Erd- und Leitungsbau |
| Speditionsversand | Ja |
Firmenname: PeJa Group UG (haftungsbeschränkt)
Markenname: PeJa Rampen Center
Adresse:
Poststr. 14
21785
Neuhaus
E-Mail:
hallo@peja-rampencenter.de
Telefon:
+49 (0) 4752 242 9990
Unsachgemäße Nutzung, falsche Positionierung oder unzureichende Sicherung einer mobilen Brücke kann zu schweren Verletzungen oder erheblichen Sachschäden führen.
Bitte lesen und beachten Sie alle Hinweise und technischen Angaben vor der ersten Nutzung sorgfältig. Mobile Brücken sind für den temporären Einsatz konzipiert und nicht für eine dauerhafte Installation vorgesehen.
Mobile Brücken dienen der temporären, waagerechten Überbrückung von Gräben, Kanälen, Baugruben oder vergleichbaren baulichen Hindernissen. Je nach Ausführung sind sie für den sicheren Übergang von Personen oder für das Überfahren mit Fahrzeugen und Maschinen ausgelegt.
Fußgängerbrücken ermöglichen den kontrollierten Übergang für Personen und – sofern vorgesehen – auch für Rollstuhlnutzer und leichte Transportmittel. Fahrbrücken sind für Fahrzeuge und Maschinen mit Reifen oder Kettenlaufwerk konzipiert, innerhalb der jeweils angegebenen technischen Daten.
Nicht geeignet für:
Dauerhafte Installation, Anwendungen außerhalb der angegebenen Tragfähigkeit, Sprünge, stoßartige Belastungen, seitliches Befahren, sowie den Einsatz auf ungeeignetem, weichem oder instabilem Untergrund.
Mobile Brücken regelmäßig reinigen und trocken sowie geschützt lagern, auch außerhalb des Einsatzes.
Diese Produktsicherheitsinformation kann nicht alle denkbaren Einsatz- oder Nutzungssituationen abdecken. Die Benutzerin / der Benutzer ist verpflichtet, vor jeder Nutzung die Eignung der mobilen Brücke für den konkreten Anwendungsfall sowie die Sicherheit der Umgebung zu prüfen und die technischen Angaben des jeweiligen Produkts zu beachten.
Hier finden Sie Antworten auf häufige Fragen zu mobilen Brücken – für Fahrbrücken und Fußgängerbrücken, je nach Ausführung auch mit Rollstuhlzugang.
Mobile Brücken sind transportable Überbrückungselemente, die genutzt werden, um Gräben, Kanäle, Baugruben oder vergleichbare Hindernisse temporär und waagerecht zu überqueren. Sie sind für wechselnde Einsatzorte konzipiert und werden ohne dauerhafte Installation eingesetzt.
Fahrbrücken sind für das Überfahren mit Fahrzeugen und Maschinen ausgelegt und verfügen über entsprechend höhere Tragfähigkeiten. Fußgängerbrücken dienen dem sicheren Übergang für Personen und sind – sofern vorgesehen – auch für Rollstuhlnutzer und leichte Transportmittel geeignet.
Mobile Brücken dienen der waagerechten Überbrückung von Hindernissen und sind nicht dafür vorgesehen, größere Höhenunterschiede mit Steigung auszugleichen. Wenn eine Neigung unvermeidbar ist, sollte die Steigung als Orientierung möglichst flach bleiben und in der Regel 5 % nicht überschreiten, sofern die Situation und die Ausführung dies zulassen.
Mobile Brücken müssen auf einem festen, ebenen und tragfähigen Untergrund aufliegen. Weiche, instabile oder unebene Flächen können die Sicherheit beeinträchtigen. Auflageflächen sollten vollständig und plan aufliegen, ohne Kanten- oder Punktauflage.
Die zulässige Belastung ergibt sich aus den technischen Angaben der jeweiligen Brücke. Bei Fahrbrücken sind zusätzlich Radstand, Achslast oder Kettenlast zu berücksichtigen, da diese Faktoren die tatsächliche Belastung beeinflussen. Die angegebenen Werte dürfen nicht überschritten werden.
Fußgängerbrücken können – sofern konstruktiv dafür vorgesehen – auch für Rollstuhlnutzer geeignet sein. Entscheidend sind ausreichende nutzbare Breite, rutschhemmende Oberfläche, seitliche Sicherung sowie eine stabile, ebene Auflage an beiden Enden.
Geländer erhöhen die Sicherheit, insbesondere bei Fußgängerbrücken und in Bereichen mit Absturz- oder Fehltrittgefahr. Ob Geländer erforderlich oder vorgesehen sind, hängt von der jeweiligen Ausführung, der Einsatzumgebung und den organisatorischen Vorgaben vor Ort ab.
Viele mobile Brücken werden lose aufgelegt. Je nach Untergrund, Belastung und Nutzung kann eine zusätzliche Sicherung gegen Verrutschen notwendig sein. Die Brücke darf nicht kippen, wackeln oder seitlich wandern können.
Mobile Brücken sind für den temporären Einsatz konzipiert. Für dauerhaft genutzte Übergänge oder Verkehrswege sind fest installierte und baurechtlich genehmigte Lösungen erforderlich.
Vor jeder Nutzung sollte eine Sichtprüfung erfolgen. Dabei ist auf Verformungen, Risse, lockere Bauteile, Verschmutzungen sowie einen sicheren Stand zu achten. Beschädigte mobile Brücken dürfen nicht weiter verwendet werden.
